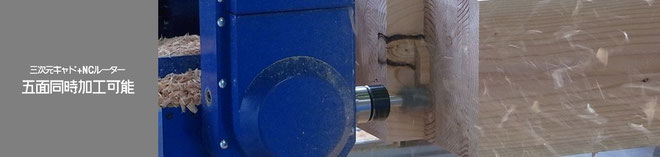

5面を同時に加工する技術

3次元CADと5軸加工機を使用しあらゆる加工にお応えします。

5軸加工機

 ● 5軸加工機とは...

5軸加工機は、XYZ軸移動の3軸加工機に回転軸を2軸付加したNCルーターです。主軸ヘッドが自在に動き 平面はもちろん、側面や断面も同時に加工できるのが特徴です。今まで同時にできなかった加工が1工程でできるため納期の短縮が計れ、均一の加工精度を保つことができます。



 ● あらゆる加工に対応

小、中、大断面集成材構造柱や梁の金物工法用として
切断、ボルト穴、ドリフトピン穴、スリット、ホールダウン穴、ホゾ加工等

※また当社は構造用集成材の製造販売も行っております。材料のことでお困りでしたら

お気軽にご相談ください。

テーブル天板やカウンター、ドア、階段材、天井材、壁面パネルなど造作内装材の加工

文字やロゴマークの浮彫、くり抜きなど店舗看板やサインの加工

大型無垢材のバーチカル加工(※表面を削り成形する加工)

以上の加工をすべて自動で行えます

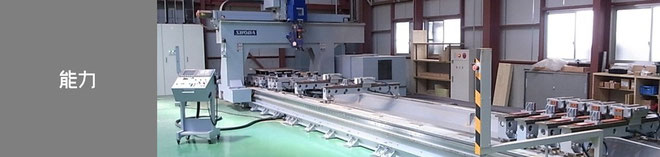

5軸加工機の能力

 ● 加工最大能力

   加工最大長さ : 10000mm

   加工最大幅  : 1200mm

   加工最大厚み : 220mm

   ※加工内容や使用する工具、刃物により変動します。



5軸加工機の刃物

 ● 多種多様な刃物を装備

一度に17種類の刃物を収納でき あらゆる加工形状に対応します。

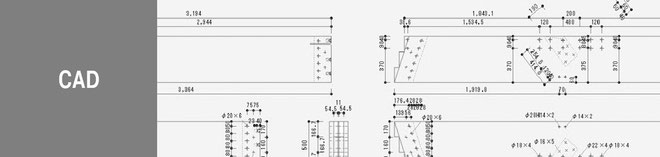

5軸加工機のCAD

 ● 三次元CAD

5軸加工機専用の三次元CADを使用しデータを作成します。

CAD上でシミュレーションを行い、データを5軸加工機に転送し加工します。



※加工形状や加工する材料などにより加工できない場合がありますのでお問い合わせください。
